天天看国91产在线精品福利桃色,日本猛少妇色xxxxx猛交,精品乱码一区二区三区四区

亨斯邁

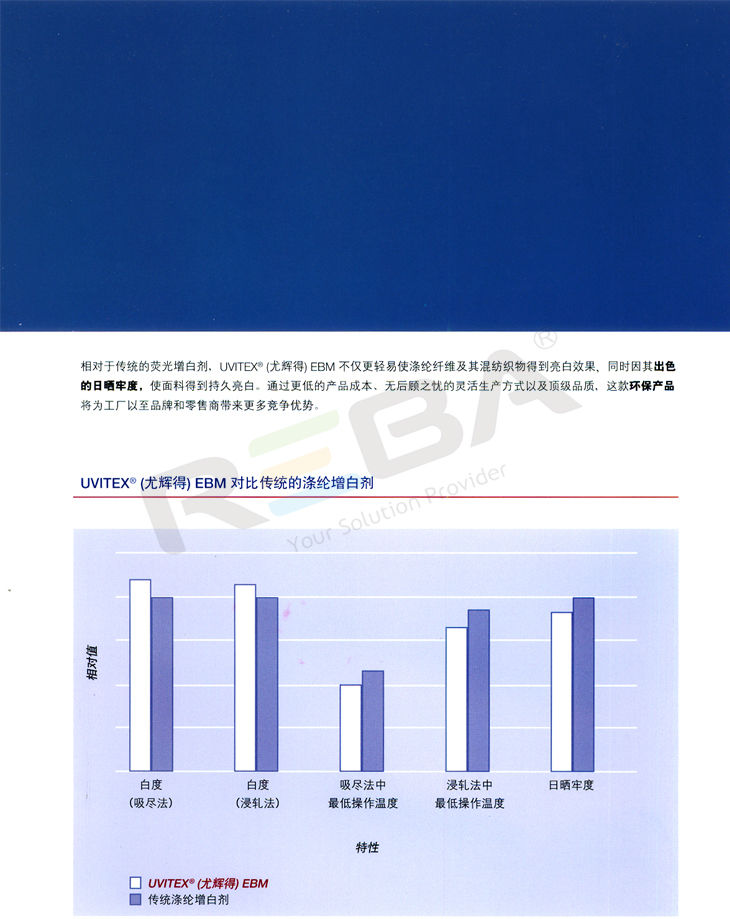

UVITEX（尤輝得） EBM|滌綸|熒光增白劑

瑞貝科技 > 產品中心 > 按產品品牌分類 > 亨斯邁 > 熒光增白劑|亨斯邁 >

適用于滌綸、二醋酯纖維、三醋酯纖維、氯綸、丙綸及其混紡產品的熒光增白劑，對亞氯酸鹽穩定，

用途
改善滌綸、二級醋酯纖維、三醋酯纖維、氯綸、丙綸及其混紡產品的白度，可在各加工階段加白。

特點
呈鮮艷白色，帶藍光，使用牢度性能優異。應用領域特寬。

性質
化學結構：苯并惡唑衍生物
離子型：非離子型
pH（10hg/1L分散體）：約6
比重：約1或1.1（250%）
物理形態：微細淡黃色水分散體
相對強度：1g Uvitex EBF(100%)的強度相當于0.4g Uvitex EBF 250%
貯存穩定性：很穩定。分散體內如已有沉淀，攪拌即可恢復均勻。
毒性/環保：貯存、運輸和使用中須遵守化學品貯運的一般衛生安全法則，不得吞服。更詳細資料請閱已有的“安全數據表”。

穩定性

硬水很好
雙氧水很好
亞氯酸鈉很好
還原漂白（保險粉）很好
堿很好
酸很好

相容性
能與絕大多數整理劑以及適合于白色織物的各種載體同浴使用。
應用方法

Uvitex EBF可用吸盡法在弱酸性、中性和堿性浴液中，在亞氯酸鈉和雙氧水漂白液中使用。即使在沸點滌綸的吸盡率仍很好。加合適載體可促進吸盡，且對增白劑在纖維上的顯色特別有作用。Invalon 4450是非常有效的載體。鄰苯基苯酚型載體不得使用，它可降低耐光牢度，如系亞氯酸鈉漂白同浴加白，還會造成泛黃。高溫條件能獲取最高白度（110-130℃）。
Uvitex EBF可用浸軋焙烘法以及適合于印花、漂白的浸軋汽蒸系統上連續加工。

滌綸混紡織物
滌綸/纖維混紡：多步法和一步法。
滌/毛：最好用多步法。

三醋酯纖維
吸盡法（單純進行或與漂白同浴）
連續法：浸軋焙烘法

二醋酯纖維、氯綸、丙綸
吸盡法（單獨進行或與漂白同浴）

溶解/稀釋
充分攪拌后從容器內取出，使用前用冷水或溫水稀釋至約1:10。沸熱有損分散體之穩定，故應避免。溶液可以存放，但使用前須攪拌。

用量
Uvitex EBF Uvitex EBF 250 %
滌綸
吸盡法 0.5-2 0.2-0.8 %
浸軋焙烘法和
浸軋汽蒸法 10-40 4-16 g/L
軋液率40-90%

滌/纖維素，滌/毛
吸盡法 0.3-1 0.1-0.4 %
浸軋焙烘法和
浸軋汽蒸法 5-20 2-8 g/L

三醋酯纖維素
吸盡法 1-2 0.4-0.8 %
浸軋焙烘法 10-30 4-12 g/l

醋酯纖維素，氯綸
吸盡法 1-2 0.4-0.8 %

丙綸
吸盡法 0.5-1 0.2-0.4 %

推薦處方：滌綸
無亞氯酸鹽亞氯酸鹽漂白浴中
Uvitex EBF 250% 0.2-0.8% 0.2-0.8%
亞氯酸鈉80% - 1-2 g/L
Puffersalz PK2* - 0.8-2.4 g/L
硝酸鈉** - 1-3 g/L
Irgasol NA 0.5-1 0.5-1 g/L
甲酸85% X 1-2 g/L
Ivnalon 4450 0-2 0-2 g/L
雙氧水35%W/W - 0.5-1 ml/L
pH 5-7 3-4
液比 10:1-20:1
溫度范圍 130-95℃
升溫時間 30-40分鐘
處理時間 30-60分鐘
*西德Degussa公司生產的緩沖鹽
**存在含抗腐蝕劑的緩沖鹽時不必加入
在最一次清洗浴中織物可用柔軟劑（Avivan SFC 或 Avivan SPL）或抗靜電劑（如Zerostat AT）處理。

浸軋焙烘法
基本處方提花窗簾布用處方
Uvitex EBF 250 % 4-16 4-16 g/L
Invadine LUN 0.5-1 0.5-1 g/L
Zerostat AT - 2-10 g/L
Dicrylan AS - 0-20 g/L
Irgasol NA 1-3 1-3 g/L
浸軋軋液率 40-80 40-60 %
烘干

焙烘/顯色
10g/L Uvitex EBF 250%（軋液率60%，焙烘時間約30秒）

Uvitex EAR具有更好的升華穩定性，適用于溫度超過190-195℃、焙烘時間更長的條件

深夜视频久久I久久视频I亚洲国产精品激情在线观看I精品久久久久久久久久岛国gifI五月开心六月伊人色婷婷I日本久久久久久久久久I久99久精品视频免费观看I成人夜晚看avI国产精品一区二区三区在线播放I亚洲国产成人久久

亨斯邁

UVITEX（尤輝得） EBM|滌綸|熒光增白劑
